Kādas ir atšķirības starp API5L PSL1 un API5L PSL2

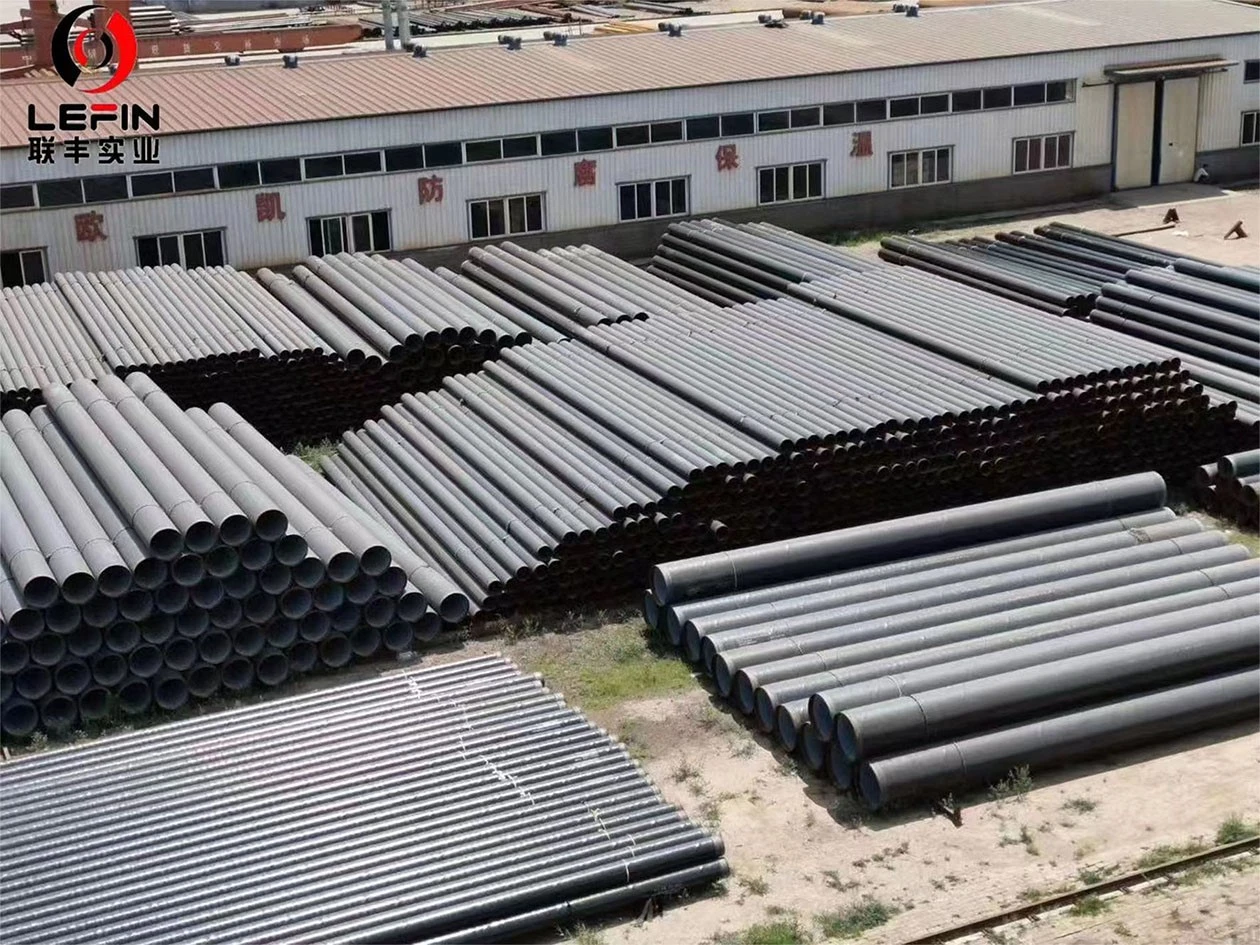

API 5L (American Petroleum Institute Specification 5L) nosaka prasības divu produktu specifikācijas līmeņu (PSL) ražošanai: PSL1 un PSL2.LEFINS TĒRAUDSvar veikt gan API5L PSL1, gan API5L PSL2 tērauda caurules. API5L caurule parasti paredzēta gāzes, naftas un ūdens transportēšanai.
Atšķirības:
1. Ķīmisko elementu saturs:
PSL1:
PSL1 ir salīdzinoši vienkāršs ķīmiskais sastāvs, un tas parasti ir mazāk ierobežojošs nekā PSL2.
Ogleklis (C): maksimums 0,28%
Mangāns (Mn): ne vairāk kā 1,20%
Fosfors (P): maksimums 0,030%
Sērs (S): maksimums 0,030%
Silīcijs (Si): maksimums 0,45%
Niobijs (Nb), vanādijs (V), titāns (Ti) un citi elementi: katrs maksimums ir 0,06%
Citi atlikušie elementi: katrs maksimālais 0.05%
Visu atlikušo elementu kopsumma: ne vairāk kā 0,15%
PSL2:
PSL2 ir stingrākas prasības ķīmiskajam sastāvam, tostarp noteiktu elementu maksimālās robežvērtības pazemināšana. Tas prasa arī precīzāku noteiktu elementu, piemēram, oglekļa, sēra un fosfora, līmeņa kontroli.
Ogleklis (C): maksimālais: 0,24%
Mangāns (Mn): maksimums: 1,40%
Fosfors (P): maksimālais: 0,025%
Sērs (S): maksimālais: 0,015%
Silīcijs (Si): maksimālais: 0,45%
Niobijs (Nb), vanādijs (V), titāns (Ti): maksimums: 0,10%
Varš (Cu): maksimums: 0,50%
Niķelis (Ni): maksimums: 0,50%
Chromium (Cr): maksimālais: 0,50%
Molibdēns (Mo): maksimums: 0,15%
Citi atlikušie elementi: maksimālais katram: 0.10%
2.Mehāniskās īpašības
PSL1:
1. Ražas stiprums (YS):
API 5L PSL1 caurules minimālā tecēšanas robeža atšķiras atkarībā no kategorijas un izmēra diapazona. Tipiskās vērtības svārstās no 210 MPa (30 500 psi) līdz 485 MPa (70 300 psi).
2. Stiepes izturība (TS):
API 5L PSL1 caurules minimālā stiepes izturība atšķiras atkarībā no kategorijas un izmēra diapazona. Tipiskās vērtības ir no 310 MPa (45, 000 psi) līdz 620 MPa (90, 000 psi).
3. Pagarinājums (%): pagarinājums mēra materiāla spēju stiepties vai deformēties pirms pārrāvuma. To izsaka procentos un atspoguļo deformācijas (stiepšanās) apjomu, kas rodas stiepes testa laikā, pirms materiāls saplīst.
API 5L PSL1 caurules minimālās pagarinājuma vērtības parasti ir no 21% līdz 30%, atkarībā no pakāpes un izmēra.
4. Trieciena tests (Charpy V veida iegriezums):
API 5L PSL1 caurulēm nav obligātu prasību veikt trieciena pārbaudi. Var veikt kā papildu testēšanu atbilstoši klienta vai projekta specifikācijām.
PSL2:
1. Ražas stiprums (YS):
API 5L PSL2 caurules minimālā tecēšanas robeža atšķiras atkarībā no kvalitātes un piegādes apstākļiem (piemēram, normalizēta, rūdīta vai termomehāniski velmēta). Tipiskās vērtības svārstās no 245 MPa (35 500 psi) līdz 758 MPa (110 200 psi).
2. Stiepes izturība (TS):
API 5L PSL2 caurules minimālā stiepes izturība atšķiras atkarībā no pakāpes un piegādes stāvokļa. Tipiskās vērtības svārstās no 415 MPa (60 200 psi) līdz 965 MPa (140, 000 psi).
3. Pagarinājums (%):
Pagarinājums ir materiāla spēja izstiepties vai deformēties pirms pārrāvuma. To izsaka procentos un atspoguļo deformācijas (stiepšanās) apjomu, kas rodas stiepes testa laikā, pirms materiāls saplīst. API 5L PSL2 caurules minimālās pagarinājuma vērtības parasti ir no 19% līdz 22%, atkarībā no pakāpes un izmēra.
4. Čarpi V veida iecirtuma trieciena tests:
API 5L PSL2 pieprasa obligātu Charpy V veida iecirtuma trieciena testu visu izmēru un klašu caurulēm, tostarp garenvirziena, šķērsvirziena un šuvju šuvju pārbaudi.
Nesagraujošā pārbaude (NDT):
PSL1:NDT prasības attiecas tikai uz caurules korpusa zondes testēšanu (UT) un hidrostatisko testēšanu (parasti spiediens ir zemāks par PSL2).
PSL2:PSL2 nepieciešamas papildu nesagraujošas testēšanas metodes, piemēram, elektromagnētiskā pārbaude (virpuļstrāvas vai magnētiskās plūsmas noplūde), metināšanas zondes pārbaude un stingrāka hidrostatiskā pārbaude.
Trieciena pārbaude:
PSL1:Anulēta Īpaša vienošanās starp ražotāju un pieprasītāju, pretējā gadījumā PSL1 nav obligāta trieciena pārbaudei.
PSL2:PSL2 pieprasa obligātu trieciena pārbaudi visiem cauruļu izmēriem un pakāpēm. Tas palīdz nodrošināt cauruļvada spēju pretoties trausliem lūzumiem zemas temperatūras apstākļos.
Sliktā pakalpojuma veiktspēja:
PSL1:PSL1 caurule nav īpaši pārbaudīta attiecībā uz izturību pret ūdeņraža izraisītu plaisāšanu (HIC) un sulfīda spriegumu (SSC) skābās apkalpošanas vidēs.
PSL2:PSL2 ietver papildu testēšanu un stingrākas prasības, lai nodrošinātu, ka caurule, ko izmanto skābā lietošanā, ir izturīga pret HIC un SSC.
Kontaktpersona: Nina 008618892236531(whatsapp), nina@lefinsteel.com(Email)
Priekšrocības:
PSL1:
1. PSL1 caurule parasti ir lētāka nekā PSL2 zemāku testēšanas un sertifikācijas prasību dēļ.
2. Salīdzinot ar PSL2, PSL1 prasības ir vienkāršākas un tiešākas.
3.PSL1 ir ilgs lietošanas laiks, un prasības nav ļoti stingras.
4.PSL1 ir piemērots lietojumiem, kur cauruļvadi darbojas salīdzinoši vieglos apstākļos, piemēram, zemākā spiedienā un temperatūrā vai mazāk korozīvā vidē.
5.PSL1 cauruļvadi ir pierādījuši savu uzticamību un piemērotību standarta lietojumiem naftas un gāzes rūpniecībā.
6.PSL1 caurulei parasti ir vienkāršāks ķīmiskais sastāvs, un to ir vieglāk metināt.
PSL2:
1.PSL2 caurulēm ir stingrākas prasības attiecībā uz mehāniskajām īpašībām, piemēram, tecēšanas robežu, stiepes izturību, pagarinājumu utt.
2.PSL2 nosaka stingrākus ierobežojumus ķīmiskajam sastāvam, tostarp pazeminātu maksimālo oglekļa ekvivalenta svaru (CEIIW) un papildu ierobežojumus tādiem elementiem kā sērs, fosfors un citi mikroelementi.
3. PSL2 pieprasa robu stingrības pārbaudi visām pakāpēm, lai nodrošinātu, ka caurule var izturēt pēkšņus triecienus vai sprieguma koncentrāciju bez trausliem lūzumiem. Piemērots skarbām vidēm
4. PSL2 prasības samazina sulfīda spriegumu plaisāšanas (SSC) un ūdeņraža izraisītas plaisāšanas (HIC) risku.
5. PSL2 nepieciešama papildu nesagraujošā pārbaude (NDT), piemēram, ultraskaņas pārbaude (UT), radiogrāfiskā pārbaude (RT) un magnētisko daļiņu pārbaude (MPI).
6.PSL2 caurules parasti pievieno sakausējuma elementus un īpašus ražošanas procesus, lai uzlabotu izturību pret koroziju un nodilumizturību.
7. PSL2 cauruļvadi atbilst vai pārsniedz stingrus starptautiskos standartus un normatīvās prasības, un ir piemēroti izmantošanai kritiskās infrastruktūras projektos un jomās ar stingriem drošības un vides noteikumiem.
Pielietojums:
PSL1:
1.API 5L PSL1 cauruļvadi tiek plaši izmantoti dabasgāzes un jēlnaftas transportēšanai no ražošanas vietām uz pārstrādes rūpnīcām, rafinēšanas rūpnīcām un sadales centriem. Tie ir piemēroti caurulēm, kas darbojas mērenā spiedienā un temperatūrā.
2.PSL1 Cauruļvads Sadales cauruļvadi, ko izmanto dabasgāzes un naftas transportēšanai uz dzīvojamiem, komerciāliem un rūpnieciskiem patērētājiem.
3.API 5L PSL1 caurules var izmantot arī rūpnieciskos lietojumos, lai transportētu ūdeni un dažāda veida vircas.
4. Naftas un gāzes ieguvē jūrā cauruļvadi savieno jūras platformas ar krasta iekārtām vai starp dažādām jūras iekārtām.
5. PSL1 caurules ir pirmā izvēle caurulēm vieglos apkārtējās vides apstākļos, kur tādi faktori kā izturība pret koroziju un mehāniskās īpašības ir mazāk svarīgi.
6. Papildus naftas un gāzes nozarei API 5L PSL1 caurules tiek izmantotas arī būvniecības projektos strukturālajiem lietojumiem un infrastruktūras attīstībai.
PSL2:
1.PSL2 cauruļvadus parasti izmanto augstspiediena pārvades cauruļvados, kas transportē naftu, dabasgāzi un citus ogļūdeņražus lielos attālumos.
2.PSL2 cauruļvadi ir piemēroti cauruļvadiem, kas uzstādīti skarbos apstākļos, piemēram, naftas un gāzes atradnēs jūrā, kas pakļauti kodīgam jūras ūdenim, spēcīgam vējam un mainīgai temperatūrai.
3. PSL2 caurule ir paredzēta skābiem pakalpojumiem, kur transportējamais šķidrums satur sērūdeņraža (H2S) gāzi.
4. PSL2 cauruļvadi ir piemēroti kritiskās infrastruktūras projektiem, kur uzticamība un ilgtermiņa veiktspēja ir ļoti svarīga
5. Lietojumos, kur caurules tiek pakļautas augstām darba temperatūrām, priekšroka dodama PSL2 caurulēm ar uzlabotām mehāniskajām īpašībām un termisko stabilitāti, lai nodrošinātu konstrukcijas integritāti un drošību.
6. PSL2 cauruļvadus izmanto, lai šķērsotu kalnu apgabalus, mūžīgā sasaluma zonas un zemestrīču zonas. Cauruļvadiem jāiztur zemes kustība un citas ģeoloģiskās slodzes.
